요약

본 발명은 바이오분해촉진제를 활용한 음식물쓰레기 감량기에 관한 것으로서, 더욱 상세하게는 분해조에 투입된 음식물쓰레기 특성에 따라 제어부의 자동 설정되는 제 1 밸브부와 제 2 밸브부의 분해 메카니즘에 의해 음식물쓰레기가 분해촉진제에 의해 완전히 분해시킬 수 있어 분해촉진제의 분해력을 항상 최대치로 높여줄 수 있고, 분해 메카니즘에 의해 유효 미생물이 항상 분해조에 존재하여 더욱 분해 속도를 높일 수 있는 효과가 있다.

대표청구항

음식물쓰레기를 분해하는 음식물쓰레기 감량기에 있어서,
내부가 빈 함체로 형성되어 일측에 음식물쓰레기가 유입되는 유입구(11)가 형성되고, 하부에 음식물쓰레기가 분해된 분해물을 배출하는 배출구(12)가 형성되는 분해조(10)와;
상기 분해조(10)의 일측면에 착탈되어 분해조(10)의 유입구(11)를 통해 음식물쓰레기가 유입시, 분해촉진제를 투입하여 음식물쓰레기와 접합시켜 분해하는 바이오분해촉진부(20)와;
상기 분해조(10)의 유입구(11)에 연통 설치되어 다방면으로 분기되는 "┬" 형태로 형성되고, 일측은 분쇄기와 연결되며, 반대측은 배수구와 연결되는 연결관(30)과;
상기 연결관(30)에 설치되어 제어부(60)의 신호에 따라 다방면으로 분기된 연결관(30)의 내부를 선택적으로 개폐하는 제 1 밸브부(40)와;
상기 분해조(10)의 배출구(12)에 설치되어 배출구(12) 내부를 제어부(60)의 신호에 따라 개폐하는 제 2 밸브부(50);를 포함하여 구성되고,
상기 제 1 밸브부(40)는 평상시에 연결관(30)의 내부 중 분해조(10)의 유입구(11) 측을 차단하고, 상기 분쇄기가 작동하면 상기 제어부(60)의 신호에 따라 상기 제 1 밸브부(40)는 분해조(10)의 유입구(11) 측과 분쇄기 측 연결관(30)의 내부를 개방하며, 상기 배수구 측 연결관(30)의 내부는 밀폐차단하고, 상기 제 2 밸브부(50)는 분해조(10)의 배출구(12)를 설정된 시간만큼 밀폐차단하도록 구성되고,
상기 바이오분해촉진부(20)는, 분해조(10)의 외측면에 탈부착이 가능하게 형성하되, 빈 함체로 형성되어 내부에 분해촉진제가 저장되는 분해촉진제 저장부(21)와;
상기 분해촉진제 저장부(21)에 저장된 분해촉진제를 제어부(60)의 신호에 따라 분해조(10) 내부에 전달하는 정량펌프부(22)와;
상기 분해촉진제 저장부(21)와 정량펌프부(22) 사이에 연결 형성되고, 상기 정량펌프부(22)와 분해조(10) 사이에 연결 형성되어 정량펌프부(22)에 의해 전달되는 분해촉진제를 분해조(10)에 이송시키는 이송부(23)와;
상기 분해촉진제 저장부(21)의 양측면부에 분해촉진제 저장부(21)의 내부에 저장된 분해촉진제의 양을 측정하는 분해촉진제 수위센서(27);를 포함하여 구성되고,
상기 분해촉진제는 바실러스균과 유산균의 혼합 균주 배양액, 한천 및 보존제로 이루어지는데, 상기 바실러스균과 유산균의 혼합 균주 배양액 100 중량부에 대해 0.6~1.0 중량부의 한천, 0.75~1.25 중량부의 탄산수소나트륨 및 12.5~17.5 중량부의 락토코커스 락티스 배양물로 이루어지고,
상기 분해조(10)의 내부면에는 물 수위센서(19)가 설치되어 투입되는 물의 양을 체크하여 제어부(60)에 의해 물 공급을 제어하는 것을 특징으로 하는 바이오분해촉진제를 활용한 음식물쓰레기 감량기.

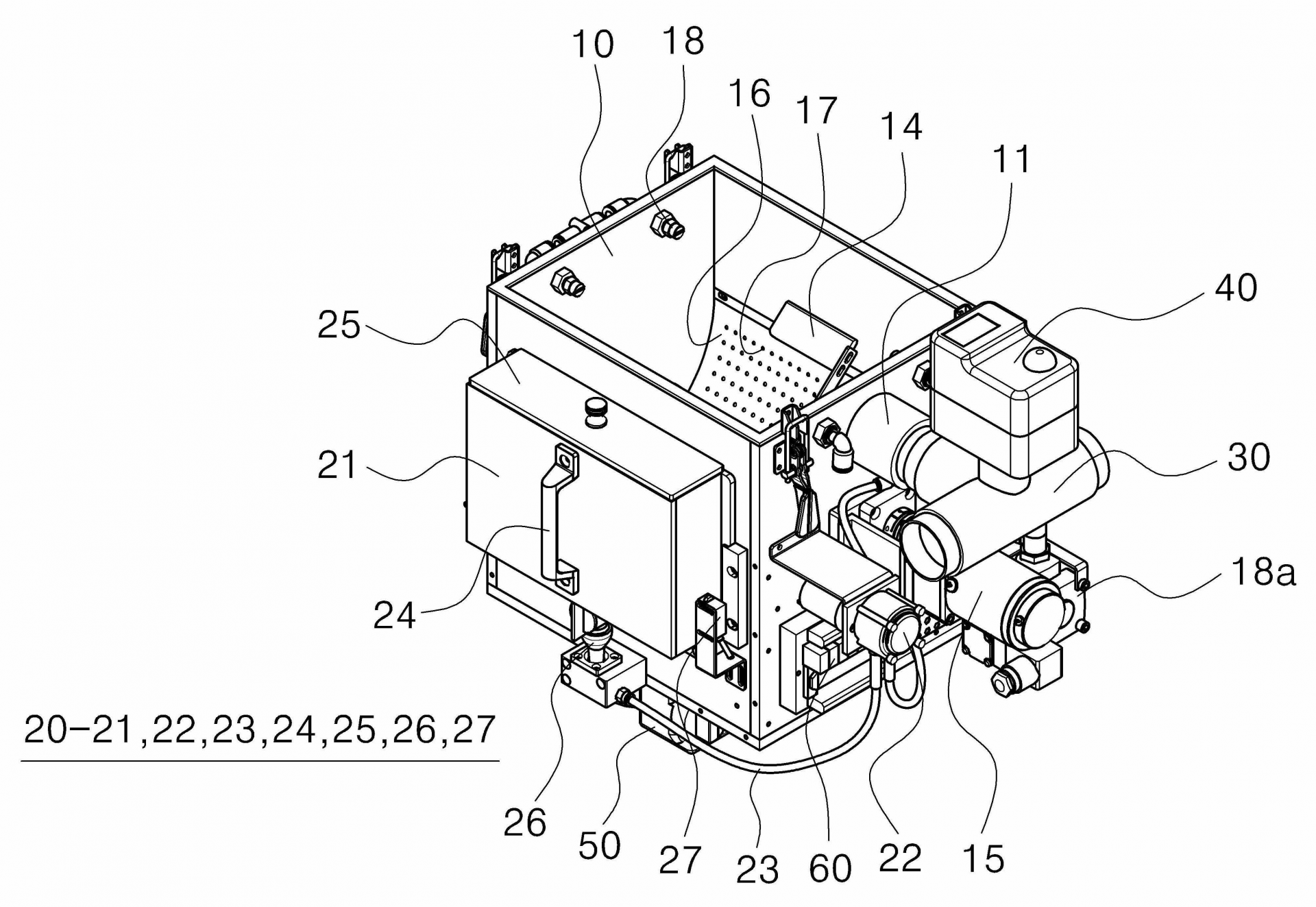

대표도
