요약

테스트 챔버의 폴딩 기구부를 이용하여 플렉시블 디스플레이의 내구성과 신뢰성을 테스트하는 플렉시블 디스플레이 테스트 장치를 개시한다. 개시된 테스트 장치의 폴딩 기구부는 시편이 고정된 지지부재의 가장자리 일측에 결합되어 Y축 방향으로 이동시키는 리프팅 유닛, 지지부재의 가장자리 타측에 결합되어 X축 방향으로 이동시키는 슬라이딩 유닛을 포함한다. 테스트 챔버의 환경 조건이 만족되면 제어부가 리프팅 유닛과 슬라이딩 유닛을 연동시키는 것에 의해 XY 평면상에서 지지부재의 자세가 변화하여 시편의 인폴딩과 아웃폴딩이 실행될 수 있다.

대표청구항

내부 공간을 형성한 테스트 챔버;
상기 테스트 챔버의 내부 공간에 설치되고, 플렉시블 디스플레이의 시편을 안으로 접는 인폴딩과 상기 시편을 밖으로 접는 아웃폴딩 중 어느 하나의 접는 방식을 선택적으로 실행하거나 상기 시편의 인폴딩과 아웃폴딩을 번갈아 연속 실행하는 폴딩 기구부;
상기 테스트 챔버의 분위기 환경을 형성하고, 상기 시편에 대해 설정된 테스트 조건에 따라 상기 폴딩 기구부의 동작을 제어하는 제어부;를 포함하되
상기 폴딩 기구부는, 상기 시편이 고정되는 판형상의 제1지지판과 제2지지판을 포함하는 지지부재와, 상기 제1지지판과 제2지지판 각각의 단변 가장자리에 회동 가능하게 연결된 제2홀더부, 상기 제2홀더부에 일측이 연결되어 상기 제2홀더부를 Y축 방향으로 승하강시키는 리프터, 상기 리프터를 승하강시키는 제2동력전달부를 포함하는 리프팅 유닛, 상기 제1지지판과 제2지지판 각각의 장변 가장자리를 파지하는 제1홀더부, 상기 제1홀더부에 일측이 결합되어 상기 제1홀더부를 X축 방향으로 이동시키는 슬라이더, 상기 슬라이더를 이동시키는 제1동력전달부를 포함하는 슬라이딩 유닛을 구비하고,
상기 제어부가 상기 리프팅 유닛을 상기 지지부재의 상측 또는 하측 방향으로 이동시키는 것과, 슬라이딩 유닛을 연동시키는 것에 의해 XY 평면상에서 상기 지지부재의 자세가 인폴딩 또는 아웃폴딩으로 변환되어 상기 시편의 인폴딩과 아웃폴딩을 실행하는 것을 특징으로 하는 플렉시블 디스플레이 테스트 장치.

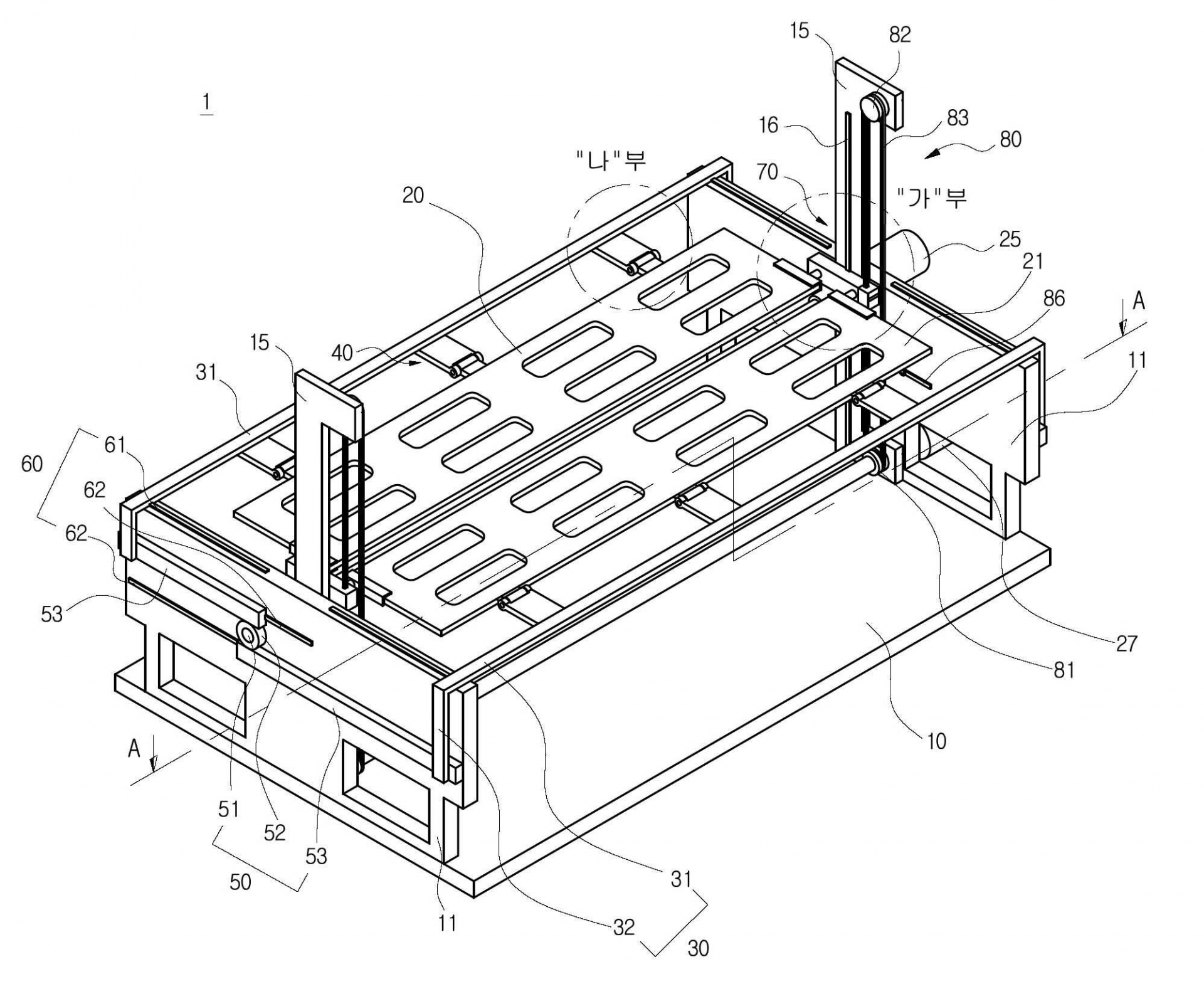

대표도
