요약

야자수에서 추출되는 야자 섬유질로 제조된 로프를 사용하여 미끄럼 방지용 보행 매트, 군락매트, 코어 네트 등을 제작할 때 다수의 로프의 공급 과정에서 꼬임 현상을 방지하면서 고속으로 직조하는 미끄럼 방지용 매트 직조장치에 관한 것으로, 다수의 날실을 공급하는 날실 공급부, 상기 날실 공급부에서 공급된 다수의 날실을 제1 날실과 제2 날실로 유지시키는 제1 가이드 프레임과 제2 가이드 프레임, 상기 제1 가이드 프레임과 제2 가이드 프레임을 각각 상하 방향으로 이동시키는 구동부, 상기 다수의 날실의 공급 과정에서 날실끼리 꼬이는 현상을 방지하기 위해 상기 날실 공급부와 제1 가이드 프레임 사이에 마련된 제1 안내 부재와 상기 제1 가이드 프레임과 제2 가이드 프레임 사이에 마련된 제2 안내 부재, 상기 구동부에 의해 상기 제1 가이드 프레임과 제2 가이드 프레임의 위치가 교차하는 제1 날실과 제2 날실 사이의 지점에서 왼쪽 방향 또는 오른쪽 방향으로 씨실을 공급하는 씨실 공급부, 상기 제1 날실과 제2 날실 사이로 공급된 씨실과 봉 형상 돌기 부재를 매트 배출부의 방향으로 밀착시켜 매트를 직조하는 직조 프레임, 상기 날실 공급부에 날실을 공급하기 위한 날실 공급 부재를 포함하고, 상기 매트 배출부는 상기 봉 형상 돌기 부재가 장착되어 직조된 매트를 연속으로 배출하기 위해 마련된 제1 가이드 롤러 부재, 상기 제1 가이드 롤러 부재와 이격되어 배치된 제2 가이드 롤러 부재를 포함하는 구성을 마련하여, 봉 형상 돌기 부재가 장착되어 직조된 미끄럼 방지용 매트를 자동으로 연속하여 직조할 수 있다.

대표청구항

야자수에서 추출되는 야자 섬유질로 제조된 로프 및 작업자에 의해 공급되며 다수의 로프가 꼬여져서 봉 형태로 제조된 봉 형상 돌기 부재를 사용하여 매트를 제작하는 미끄럼 방지용 매트 직조장치로서,
다수의 날실을 공급하는 날실 공급부,
상기 날실 공급부에서 공급된 다수의 날실을 제1 날실과 제2 날실로 유지시키는 제1 가이드 프레임과 제2 가이드 프레임,
상기 제1 가이드 프레임과 제2 가이드 프레임을 각각 상하 방향으로 이동시키는 구동부,
상기 다수의 날실의 공급 과정에서 날실끼리 꼬이는 현상을 방지하기 위해 상기 날실 공급부와 제1 가이드 프레임 사이에 마련된 제1 안내 부재와 상기 제1 가이드 프레임과 제2 가이드 프레임 사이에 마련된 제2 안내 부재,
상기 구동부에 의해 상기 제1 가이드 프레임과 제2 가이드 프레임의 위치가 교차하는 제1 날실과 제2 날실 사이의 지점에서 왼쪽 방향 또는 오른쪽 방향으로 씨실을 공급하는 씨실 공급부,
상기 제1 날실과 제2 날실 사이로 공급된 씨실과 상기 봉 형상 돌기 부재를 매트 배출부의 방향으로 밀착시켜 매트를 직조하는 직조 프레임,
상기 날실 공급부에 날실을 공급하기 위한 날실 공급 부재를 포함하고,
상기 봉 형상 돌기 부재는 다수의 씨실의 삽입 직조 후마다 공급되고,
상기 매트 배출부는 상기 봉 형상 돌기 부재가 장착되어 직조된 매트를 연속으로 배출하기 위해 마련된 제1 가이드 롤러 부재, 상기 제1 가이드 롤러 부재와 이격되어 배치된 제2 가이드 롤러 부재를 포함하는 것을 특징으로 하는 미끄럼 방지용 매트 직조장치.

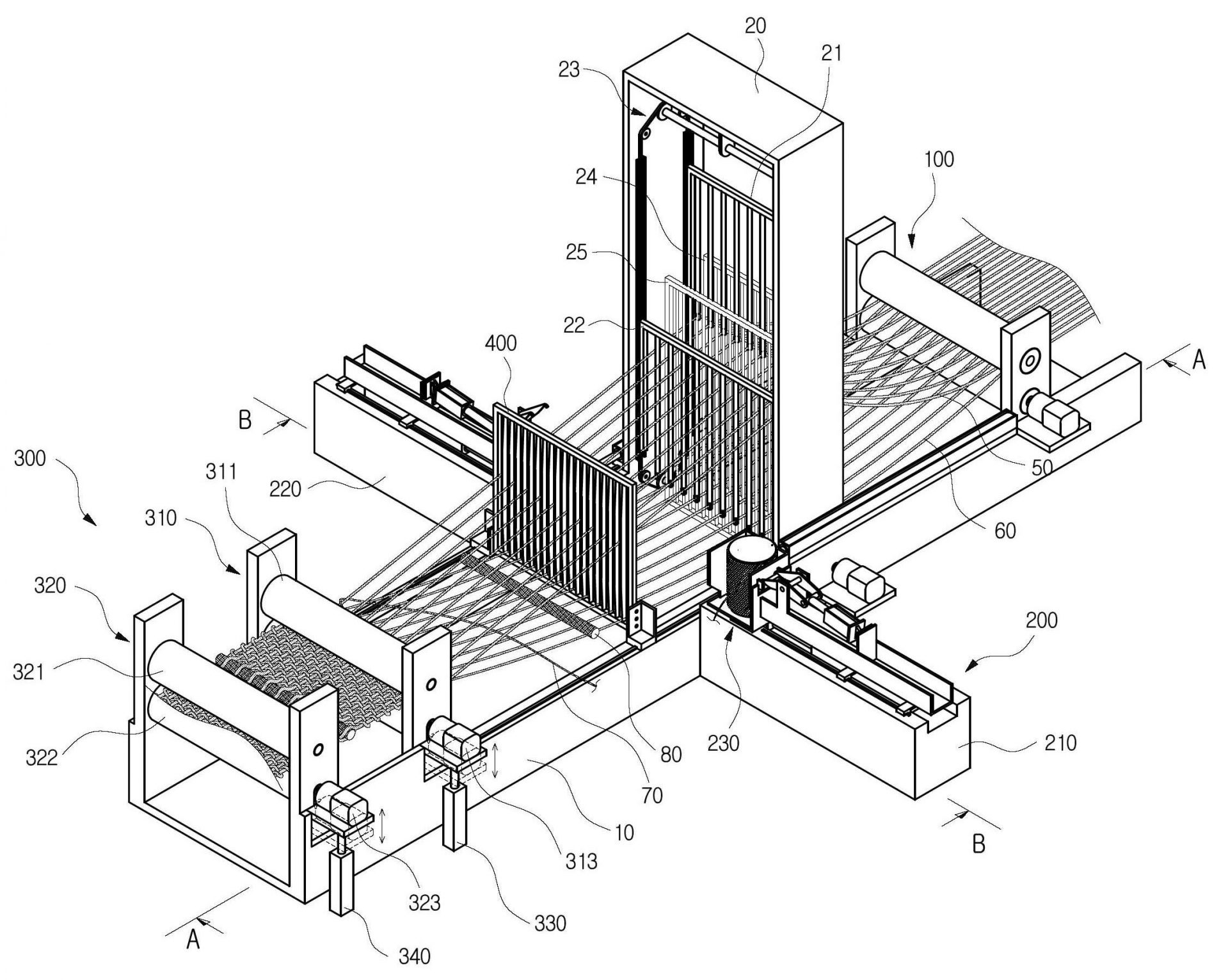

대표도
